YFJLSZ-10干式預付費高壓計量箱

一、性能概述

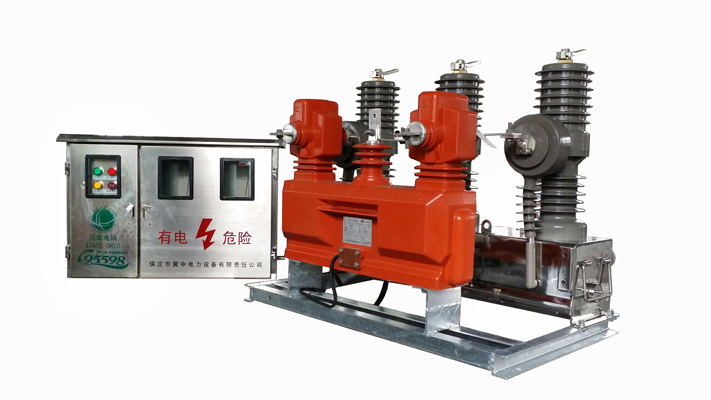

本型預付費組合互感器為干式整體澆注組合互感器作計量，配有單獨的開關，為分體式預付費組合互感器。適用于額定頻率50HZ，額定電壓10KV及以下戶外電力系統中作電能計量用，可為用戶提供0.2S級各種變化及雙變化的產品。YFJLSZ-10型預付費高壓計量裝置是由ZW32真空斷路器和干式整體澆注組合互感器及電能計量控制箱組成。此斷路器適用于農網配電系統，戶外變電站出線，城網中作為分段開關及工礦企業(yè)配電系統中作保護控制或電網頻繁操作的場所等來開斷，關合，電力系統中的負荷電流、過載電流及短路電流。預付費高壓真空斷路器廠家

干式整體澆注組合互感器是本廠根據電力供應安全穩(wěn)定運行而研制的監(jiān)測及計量用的產品，其結構特點為：采用具有耐電弧、耐紫外線、耐老化的瑞士產戶外環(huán)氧樹脂真空整體澆注而成，外形采用防雨傘裙，表面爬電距離大，憎水性強，抗震能力強。支柱與電流互感器溶為一體，從而減少了體積及重量。保證了高壓引線的可靠性，明了性。防竊電能力提高，取代了傳統箱體瓷瓶式結構，減少了內部高壓部件，增強了互感器的絕緣性能。

二、技術參數

1) 額定一次電壓：10kV、6kV;

2) 額定二次電壓：0.1kV;

3) 額定一次電流：5-800A;

4) 額定二次電流：5A或1A;

5) 電壓互感器的額定容量：20VA;

6) 電流互感器的額定容量：10VA;

7) 額定功率因數：0.8(滯后);

8) 額定絕緣水平：10kV產品:12/42/75 kV;

6kV產品:7.2/32/60 kV;

準確度等級：0.2級;0.2S級，0.5S級，0.5級;

9) 繞組溫升：≤55K;

10)整機工頻耐壓：10kV產品：一次對二次及地之間42kV，1分鐘，二次對地之間3kV，1分鐘;6kV產品：一次對二次及地之間38kV，1分鐘，二次對地之間2kV，1分鐘;
