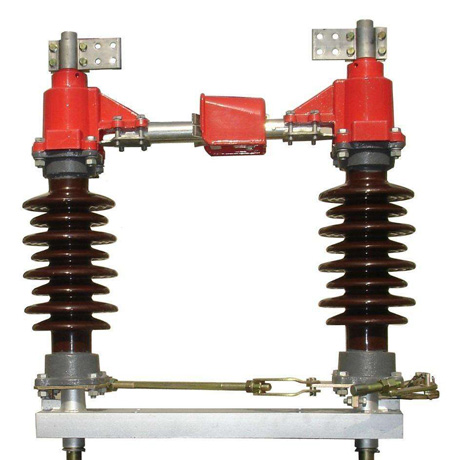

GW4-35高壓隔離開關
GW4-35（17.5）（40.5）系列概述
??? GW4-35（17.5）（40.5）系列戶外隔離開關適用裝置在戶外交流50Hz.額定電壓分別?為12KV、17.5KV和40.5KV電力系統中，供線路在有電壓?無負載時作為開合電路之用。產品符合GB1985及其他相關標準要求。
GW4-35（17.5）（40.5）系列主要技術參數
|
型號 |
額定電 |
額定電流 |
峰值耐受 |
4秒短時耐受 |
|
GW4-35 |
35 |
200 |
40 |
16 |
|
400 |
50 |
20 |
||
|
630 |
50 |
20 |
||
|
1000 |
63 |
25 |
||
|
1250 |
63 |
25 |
||
|
GW4 -40.5（D） |
40.5 |
400 |
50 |
20 |
|
630 |
50 |
20 |
||
|
1000 |
63 |
25 |
||
|
1250 |
80 |
31.5 |
GW4-35（17.5）（40.5）系列結構簡介
??? 隔離開關由底座.絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱，?每個支柱上端各裝有導電閘刀.兩部分閘刀觸頭接觸處在兩支柱的中間部位。?支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90度，從而達到分合閘之要求。隔離開關為單極型，也可通過連桿將三極連成能夠聯動的三極型式。配用CS11（不接地）CS8-6D（單接地）?CS17（雙接地）型手動機構操作。（可根據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也?可三極使用，安裝方便；觸也開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。?

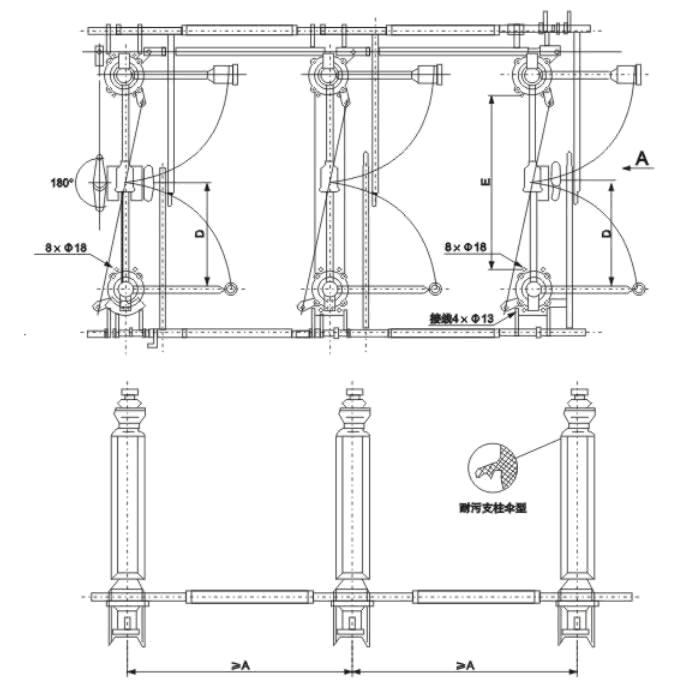

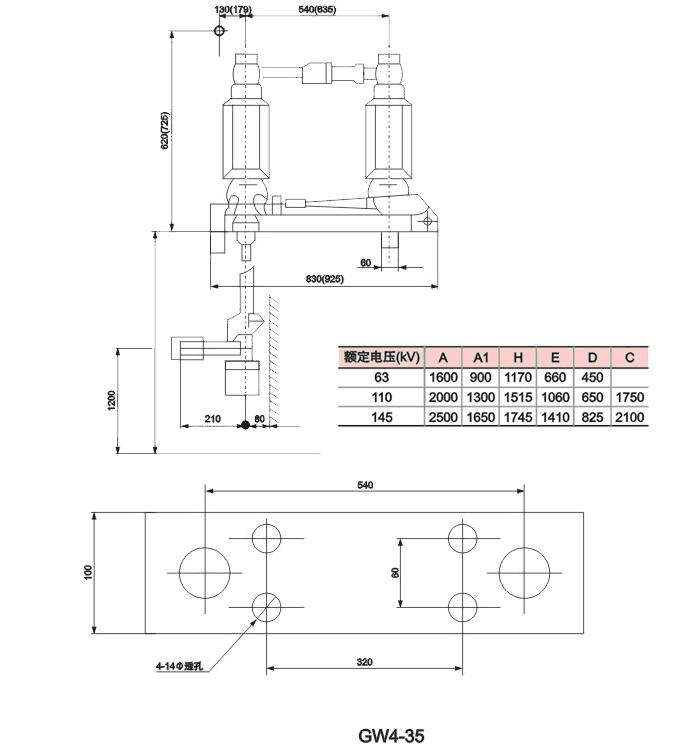

安裝尺寸圖
訂貨須知
1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；
2、額定操作電壓及儲能電動機額定電壓；
3、所配電流互感器電流比及準確級次；
4、箱體外殼的材質及顏色；
5、若有其他特殊要求，訂貨時協商。
