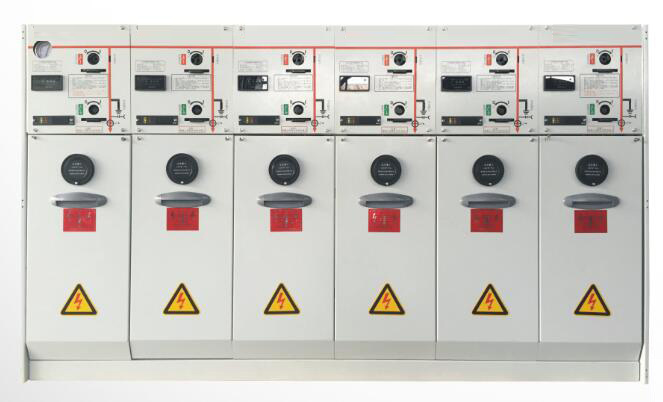

10kV充氣柜

■概述
      XGN(C)-12型SF6氣體絕緣緊湊型金屬封閉設備采用模塊化設計，以其固定式與靈活擴展的完美統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所、箱式變電站、電纜分支箱的需要，具有結構緊湊、安全可靠、長壽命、免維護的特點。

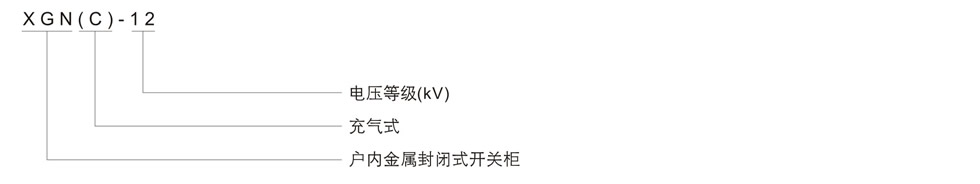

■型號及含義

■正常使用條件
·海拔高度：≤2000米
·環境溫度：最高溫度+40℃
·最低溫度-35℃
·溫度：最大平均相對溫度
24小時測量≤95%
1個月測量≤90%
·抗震能力
地震烈度不超過8度
·SF6氣體壓力20℃下為0.4bars(相對壓力)
·年泄漏率≤0.25‰年
·浸水試驗水下施加0.3bars的壓力/24小時
·燃弧試驗有滅弧器20KA/1s 無滅弧器16KA/1s

■ 性能特點
防護等級：
·SF6氣室IP67
·熔斷器筒IP67
·開關柜外殼IP3X

母線：
·開頭柜內母線400mm2 CU
·開關柜接地母線160mm2 Cu—螺栓直徑：Ｍ10
·氣室不銹鋼殼厚度2.5mm
