ZW7-40.5戶外高壓真空斷路器

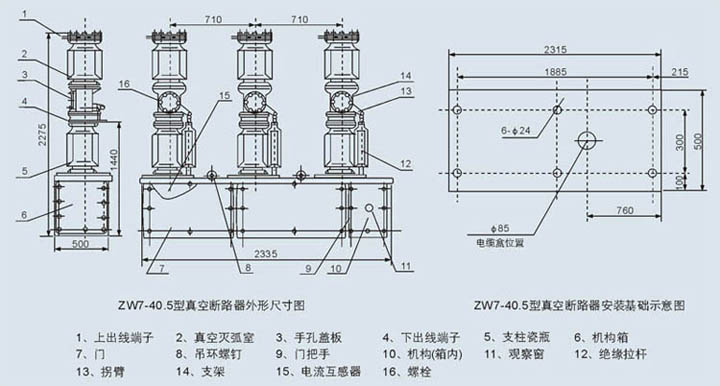

產品概述 ??????ZW7-40.5型戶外高壓真空斷路器系三相交流50Hz，額定電壓為40.5KV的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求，并滿足IEC-56《高壓交流斷路器》國際電工委員會標準的要求。ZW7-40.5型真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶?jī)?nèi)裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸，使用壽命長、安裝維護方便等特點。 技術參數 項目 單位 參數 額定電壓 KV 40.5 額定電流 A 1600 2000 額定短路開斷電流 KA 25 31.5 額定短路關合電流（峰值） 63 80 額定短時耐受（熱穩定）電流 25 31.5 額定峰值耐受（動穩定）電流 63 80 額定短路持續時間 S 4 額定絕緣水平 1min工頻耐受電壓 干式 KV 95 濕式 80 雷電沖擊耐受電壓（峰值） 185 額定操作順序 ???????????????????????分-0.3S-合分-180S-合分 額定短路開斷電流開斷次數 次 20 全開斷時間（配彈簧操動機構） ms ≤80 機械壽命 次 10000 額定操作電壓 V ～ 220 — 觸頭開柜 mm 20 +3.0 -2.0 觸頭超程 mm 5±1 彈跳時間 ms ≤5 每相回路 ?直流電阻 μΩ ≤120 斷路器外形尺寸（長×高×寬） mm 2335×2275×500 斷路器帶機構總質量 kg 1100 外形及安裝尺寸圖 訂貨須知事項 ??? 訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。 生產實景圖 ?
