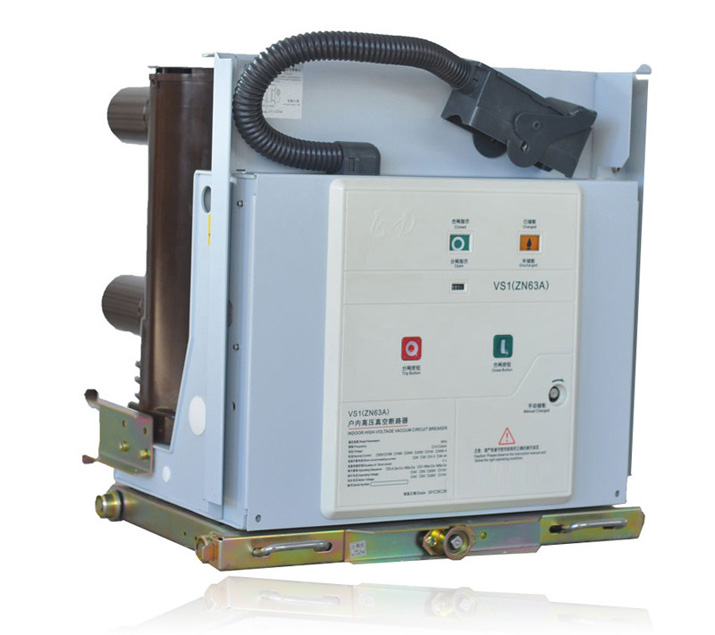

ZN63(VS1)-12戶內高壓真空斷路器

一、·產品概述
    ZN63(VS1)-12戶內高壓真空斷路器是三相交流50Hz，額定電壓為12kV的戶內開關設備，可供工礦企業、發電廠及變電站、電氣設施的控制和保護之用，并適合于頻繁操作的場所。采用VET操動機構與斷路器本體一體化，設計即可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用。主回路部分可采用整體固封極柱，以實現斷路器小型化、高可靠、免維護，可配用KYN28A-12(GZS)等中置手車式開關柜，也可配用于XGN固定式開關柜。

二·使用環境
1.手車式戶內高壓真空斷路器ZN63(VS1)-12)1. 環境溫度：不高于40℃，不低于-10℃(允許在-30℃時儲運)。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。

5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。

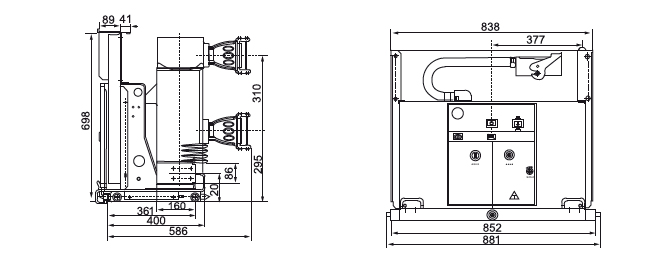

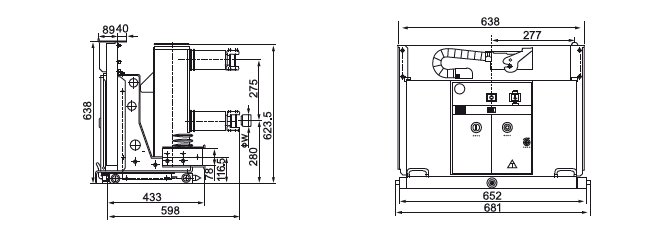

三·外形尺寸(手車式戶內高壓真空斷路器
 ZN63(VS1)-12)ZN63(VS1)-12/1250(800)

ZN63(VS1)-12/2000-3150(1000)

四、·主要技術參數(手車式戶內高壓真空斷路器ZN63(VS1)-12)

序號	項目		單位	參數
1	額定電壓		KV	12
2	額定絕 緣水平	額定雷電沖擊耐受電壓峰值	KV	75
		1 min工頻耐壓		42
3	額定短路開斷電流		KA	20/25	31.5	40
4	額定電流		A	630 1250	630 1600 2500 1250 2000 3150	1250 1600 2000 2500 3150 4000
5	額定熱穩定電流(有效值)		KA	20/25	31.5	40
6	額定動穩定電流(峰值)			63	80	100
7	額定短路關合電流(峰值)			63	80	100
8	額定短路開斷電流開斷次數		次	50
9	二次回路工頻耐受電壓(1min)		V	2000
10	額定操作順序			分-0.3s-合分-180s合分
				分-180s-合分180s合分(40kA)
11	額定熱穩定時間		S	4
12	額定單個/背對背電容器組開斷電流		A	630/400 800/400(40kA)
13	機械壽命		次	10000
