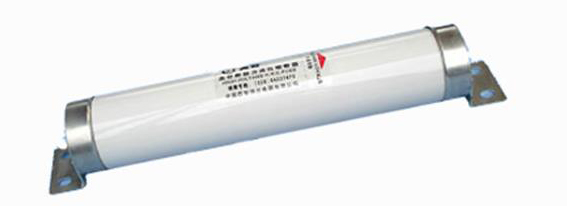

XRNM電動機保護用高壓熔斷器

概述：
本產品適用于戶內交流50Hz，額定電壓3.6kV系統，還可與其他保護電器（如開關，真空接觸器等）配合使用。作為高壓電動機及其他電力設備過載或短路等的保護元件。

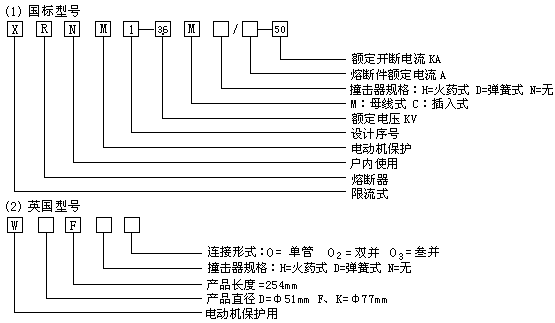

產品型號：

基本參數
熔斷器的基本參數如表1

型 號	額定電壓kV	熔斷器額定電流（A）	熔斷件額定電流（A）	額定開斷電流kV
XRNM1-3.6(WDF*0)	3.6	125	50、63、80、100、125	50kA
XRNM1-3.6(WFF*0)	3.6	200	125、160、200
XRNM1-3.6(WKF*0)	3.6	400	250、315、355、400

注：
① 以上是單管額定參數，可根據用戶需要采用固定結構將熔斷器并聯，可得到高的額定電流值。
② *號由是否安裝撞擊器確定
③（）為英國型號。

主要技術數據
（1）熔斷器在規定的使用條件下，能可靠的分?jǐn)啵?.6-3）倍熔斷件額定電流Ie至50kA額定開斷電流之間的任何故障電流。

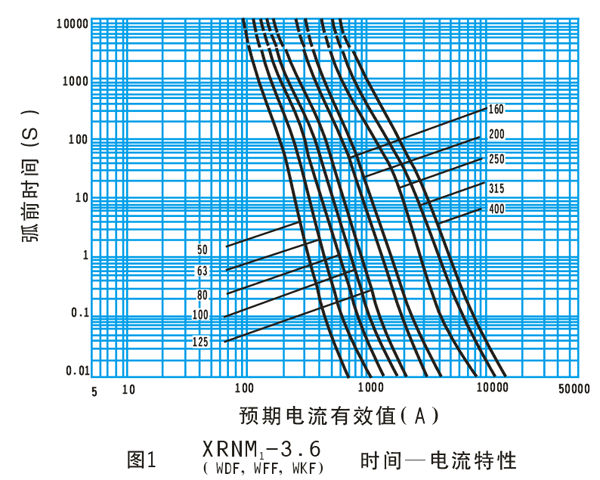

（2）時間---電流特性曲線如(圖1)，最小開斷電流以上部分用虛線表示。

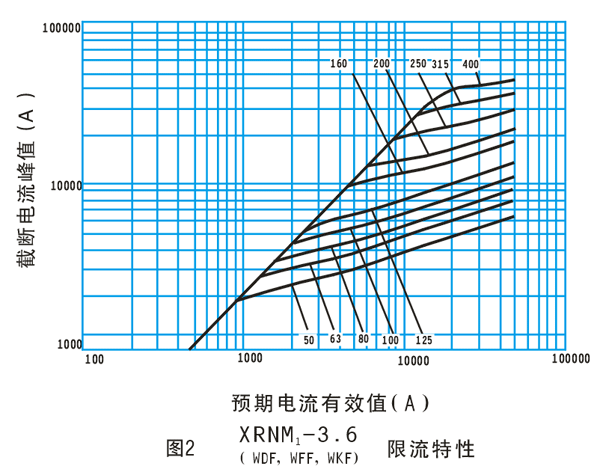

（3）限流特性如(圖2)。

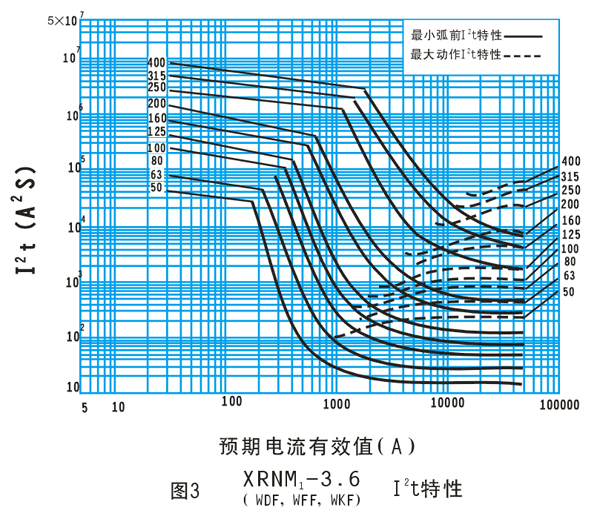

（4）I2t特性如(圖3)。

外型及安裝尺寸

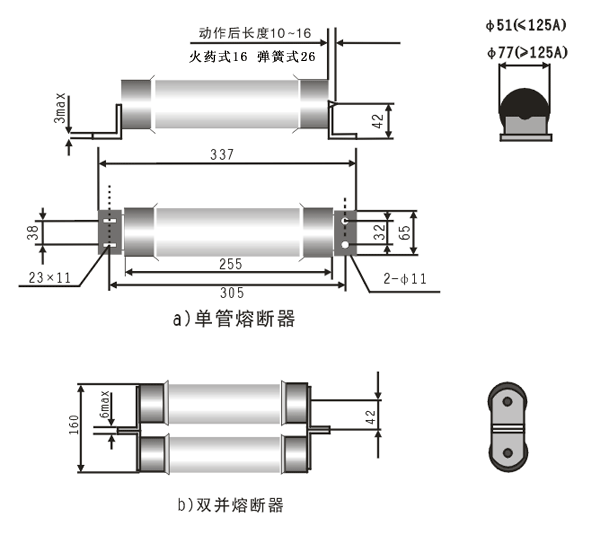

熔斷器的外型及安裝尺寸如(圖4)、(圖5)。

熔斷器的使用
用于直接起動的熔斷器額定電流的使用按如下公式。
Iy=Nin δ 式中：In-------電動機滿載電流
δ-------綜合系數如表2
N--------啟動電流與滿載電流之比，通常N=6
Iy-------在起動時間內的電流值
表2

每小時起動次數r/h	2	4	8	16
δ	1.7	1.9	2.1	2.3

將起動時間對應的Iy值的點繪制在時間電流曲線上，點所對應的曲線或靠近右邊的曲線即是所使用的熔斷器，熔斷件額定電流應大于1.3倍電動機滿載電流。
