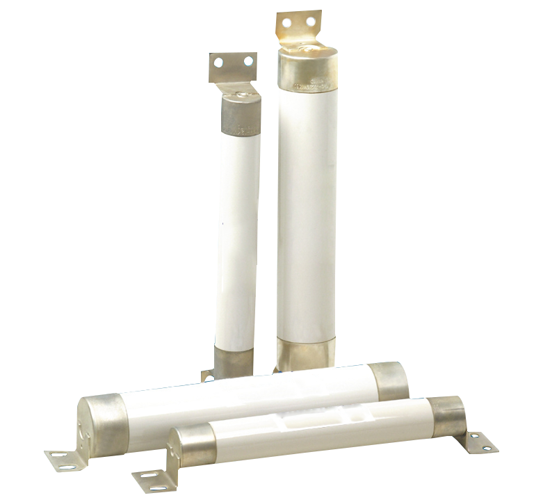

XRNM-7.2交流高壓限流熔斷器

一、用途；
本產品適用于戶內外50Hz，額定電壓3.6Kv系統及7.2Kv.12KV的系統，可與其它保護電器（開關、真空斷路器等）配合使用，作為高壓電動機及其它電力設備的過載或短路等的保護元件。

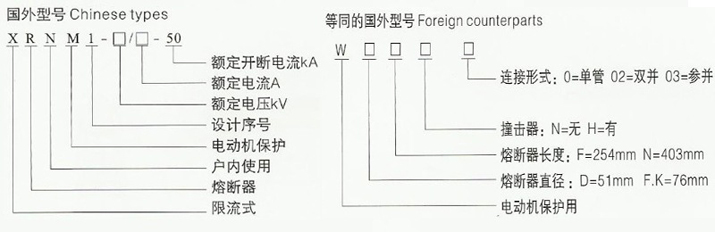

二、型號含義：

三、技術參數：

型號	額定電壓Un（KV）	額定電流In（A）	直徑×長度D×L（mm）	A（mm）	C（mm）	額定開斷電流(KA)	國外參考型號
XRNM	3.6KV	50	φ51×254標準尺寸	337	305	63	WDFHO
		63
		80
		100
		125
		160	φ76×254標準尺寸				WKFHO
		200
		224				50
		250
		315
		355
		400
	7.2/12KV	25	φ76×403標準尺寸	486	454	63	WFNHO
		31.5
		40
		50
		63
		80
		100
		125
		160
		200					WKNHO
		224
		250	φ76×403 φ88×403			50
		315
	12KV	25	φ76×600標準尺寸	682	650	63
		31.5
		40
		50
		63
		80
		100
		125
		160				50

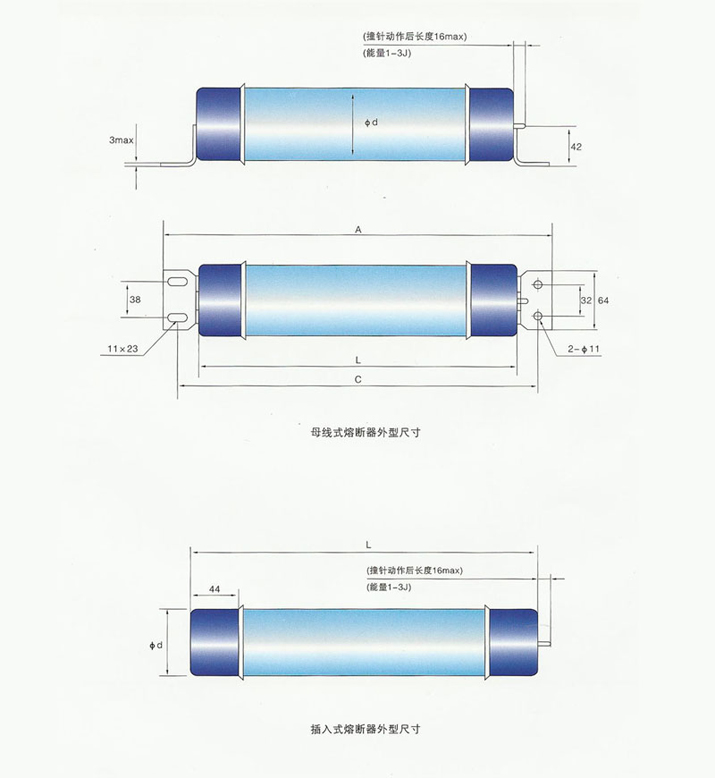

四、外形及安裝圖：
